ZEICHENSCHABLONEN
Abrundungsschablone DIN 250
Architektenschablone Gartenplanung
Architektenschablone Werkplan 1
Architektenschablone Werkplan 2
Architektenschablone Werkplan 3
Burmester-Kurvenschablone
Chemieschablone Laborgeräte
Datenverarbeitungsschablone
Elektro-Kombischablone
Elektro-Schulwinkel
Ellipsenschablone
Hydraulik- und
Pneumatikschablone
Katasterschablone Planzeichen 1
Katasterschablone Planzeichen 2
Katasterschablone Pocket 5
Kombischablone
Kreisbogenschablone 1
Kreisbogenschablone 2
Kreishalbmesserschablone Radien
Kreisschablone
1
Kreisschablone 2
Metall-Kombischablone
Metall-Schulwinkel
NATO-Truppenzeichenschablone
Quadratschablone
Rechteckschablone
Rohrleitungsschablone ISOMETRIC
Variokurv-Schablone
Verkehrsunfallskizzenschablone
Vollkreiswinkelmesserschablone
Abrundungsschablone DIN 250
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Die Radien entsprechen DIN 250.
Radien von 0,5 bis 40 mm.
Die Radien haben Mittelpunktbohrung, Achsenprägung und
Kreistangenten.
Winkelmesser 180° und 200 gon.
Die Schablone besitzt Oberflächenzeichen.
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Abrundungsschablone DIN 250: € 13,60
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Architektenschablone Gartenplanung
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Im Maßstab 1:50 und 1:100 mit Symbolen für Winkel, Kreise,
Quadrate sowie Bäume und Sträucher.
Kleiner Winkelmesser.
Listenpreis/List price:
Architektenschablone Gartenplanung: € 15,60
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Architektenschablone Werkplan 1
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Im Maßstab 1:50 mit Symbolen für Sanitär-Einrichtungen,
Elektroinstallation, Türöffnungen, Fensterbreiten und Kurzbezeichnungen.
Niveau- und Richtungssymbole.
Listenpreis/List price:
Architektenschablone Werkplan 1: € 27,75
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Architektenschablone Werkplan 2
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Im Maßstab 1:50 mit Symbolen für
Grundrißdarstellungen von Wohn-, Schlaf-, Eßraum- und Kücheneinrichtungen.
Darstellung von Isolierschichten in sechs verschiedenen
Größen.
Listenpreis/List price:
Architektenschablone Werkplan 1: € 27,75
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Architektenschablone Werkplan 3
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Im Maßstab 1:100 mit Symbolen für Grundrißdarstellungen
von Wohn-, Schlaf-, Eßraum-, Küchen- und Sanitäreinrichtungen sowie Türöffnungen
im Wohnungsbau.
Niveau- und Richtungssymbole.
Listenpreis/List price:
Architektenschablone Werkplan 3: € 27,75
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Burmester-Kurvenschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Satz mit 3 erschiedenen Größen und Abrundungen.
Unzerbrechlich.
Set bestehend aus drei Schablonen.
Listenpreis/List price:
Burmester-Kurvenschablone (Satz): € 24,45
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Chemieschablone Laborgeräte
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Viele standardmäßige Laborgeräte zur Darstellung von
Versuchsaufbauten.
Cm-Skala am oberen Rand.
Linien für Füllhöhen einzelner Laborgeräte.
Listenpreis/List price:
Chemieschablone Laborgeräte: € 14,70
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Datenverarbeitungsschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Symbole im Gitternetz, Skalen für Zeichenabstände (6, 10
Zeilen je Zoll) und mm-Skala.
Die Schablone nach DIN 66001 ist in drei Ausführungen
erhältlich: Sinnbilder in Normalgröße, Sinnbilder 1/3 verkleinert und Sinnbilder
3 : 1 vergrößert (besonders geeignet zur Demonstration an Wandtafeln und
Flip-Charts für Vortragstätigkeit und Schulung).
Listenpreis/List price:
Datenverarbeitungsschablone, Normalgröße: € 15,20
Datenverarbeitungsschablone, 1/3 verkleinert: € 14,05
Datenverarbeitungsschablone, 3 : 1 vergrößert: € 87,30
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Elektro-Kombischablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Schaltzeichen und gerade Normschrift.
Linealseiten mit Facetten.
Halbkreiswinkelmesser.
Die Schablone entspricht DIN 40700, Teile 1 und 8, DIN
40712, DIN 40713, DIN 40717, DIN 40900, Teil 12 und DIN 6776 Teil 1.
Listenpreis/List price:
Elektro-Kombischablone: € 18,00
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Elektro-Schulwinkel
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Für Ausbildung, Schule und Studium.
Mit den gebräuchlichsten Schaltzeichen für die
Elektrotechnik und Elektronik.
Verschiedene Winkelkanten für 15°, 30°, 45° und 90°.
Kreise von 1 bis 18 mm.
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Elektro-Schulwinkel: € 10,65
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Ellipsenschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Großformat ca. DIN A 4.
23 Ellipsen mit isometrischen Achsen 10 bis 100 mm.
Achsenverhältnis 1:1,7 (35°16').
Listenpreis/List price:
Katasterschablone Planzeichen 1: € 33,10
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Hydraulik-
und Pneumatikschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Viele verschiedene Zeichen aus der Maschinen- und
Fluidtechnik.
Ebenfalls Rechtecke, Rauten und Kreise.
Linealteilung an der Oberkante.
Listenpreis/List price:
Hydraulik- und Pneumatikschablone: € 27,10
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Katasterschablone Planzeichen 1
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Halbkreiswinkelmesser in Neugrad (gon).
Teilungen: 1:75, 1:100, 1:150, 1:250, 1:300, 1:500, 1:600
Listenpreis/List price:
Katasterschablone Planzeichen 1: € 23,35
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Katasterschablone Planzeichen 2
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Besonders geeignet für Vermessungsrisse.
Symbolgrößen: 1,5 bis 8,0 mm in Abstufungen von 0,5 mm
Listenpreis/List price:
Katasterschablone Planzeichen 2: € 16,40
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Katasterschablone Pocket 5
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Halbkreiswinkelmesser in Neugrad (gon).
Eine Auswahl von Symbolen aus den zwei großen Schablonen.
Ideal kleines Format. Sollte in keiner Tasche für den Außeneinsatz fehlen.
Listenpreis/List price:
Katasterschablone Pocket 5: € 12,55
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Kombischablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Metrische Ausführung mit einer großen Auswahl an Kreisen,
Sechsecken, Quadraten und Dreiecken.
Größen von 4 bis 24 mm.
Abstufungen in je 2 mm.
Listenpreis/List price:
Kombischablone: € 18,30
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Kreisbogenschablone 1
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Radien von 100 bis 1 000 mm.
Abstufung in 50 mm-Schritten.
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Kreisbogenschablone 1: € 28,30
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Kreisbogenschablone
2
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Radien von 0,5 bis 400 mm.
90° Winkel mit Zentrierpunkt.
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Kreisbogenschablone 2: € 24,30
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Kreishalbmesserschablone Radien
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Radien von 0,6 bis 125 mm.
Winkelmesser 90° und 100 gon.
Schenkellänge 150 mm.
Listenpreis/List price:
Kreishalbmesserschablone Radien: € 24,30
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Kreisschablone
1
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Durchmesser 1 bis 36 mm (45 Kreise), 4 Eckradien 20 bis 32
mm, Einweisungsmarkierungen, Feinabstufung 0,5 (Durchmesser 1 bis 10),
Kurzzeichen, Zahlen 3,5 mm
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Kreisschablone: € 17,25
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Kreisschablone
2
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Durchmesser 38 bis 60 mm (9 Kreise)
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Kreisschablone: € 19,25
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion

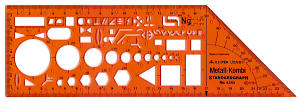

Metall-Kombischablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Besonders geeignet für die Ausbildung.
Form- und Lagetoleranzen, Schweißzeichen,
Oberflächenangaben und Werkstückkanten.
Winkelmesser von 0° bis 90°.
Listenpreis/List price:
Metall-Kombischablone: € 10,85
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Metall-Schulwinkel
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Für Ausbildung, Schule und Studium.
Mit den gebräuchlichsten für die Metalltechnik.
Sechskantschrauben, Innensechskant, Schweißzeichen, Form-
und Lagetoleranzen, Werkstückkanten-Bezeichnung, Oberflächenangaben.
Verschiedene Winkelkanten für 15°, 30°, 45° und 90°.
Kreise von 1 bis 18 mm.
Die Oberfläche ist blendfrei.
Listenpreis/List price:
Metall-Schulwinkel: € 10,65
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
NATO-Truppenzeichenschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Mit allen wichtigen Symbolen für die Strategie- und
Standortplanung.
Die Oberfläche ist blendfrei.
Listenpreis/List price:
NATO-Truppenzeichenschablone: € 21,00
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Quadratschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Größenbereich von 2 bis 30 mm
Alle Quadrate metrisch.
Listenpreis/List price:
Kreisschablone: € 19,90
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Rechteckschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Größenbereich 2,5 x 2 mm bis 35 x 20 mm.
Abstufungen jeweils in den entsprechenden Größen sinnvoll
untereinander angeordnet.
Alle Rechtecke metrisch.
Listenpreis/List price:
Kreisschablone: € 22,25
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Rohrleitungsschablone ISOMETRIC
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Sinnbilder in verschiedenen Krümmungen und
Standardzeichen.
Ziffern und Zeichen.
Entspricht DIN 5 und DIN 2429.
Listenpreis/List price:
Rohrleitungsschablone ISOMETRIC: € 30,45
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Variokurv-Schablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Bewegliche Schenkel für bequemes Ausarbeiten aller
gewünschten Kurven und Straßen-Einmündungsradien.
R1:R2:R3
Lieferbar in den Maßstäben 1:200 und 1:500.
Listenpreis/List price:
Variokurv-Schablone 1:200: € 19,05
Variokurv-Schablone 1:500: € 19,05
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Verkehrsunfallskizzenschablone
Schablone aus hochwertigem Kunststoff mit Aufsetznoppen um
ein Verwischen auf dem Plan zu verhindern.
Winkelmesser 180°.
Fahrzeuge, Verkehrszeichen, Straßenleuchten,
Straßenmarkierungen und Kurven.
Maßstab 1:200.
Listenpreis/List price:
Verkehrsunfallskizzenschablone: € 32,35
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Vollkreiswinkelmesserschablone
Schablone aus hochwertigem Kunststoff mit Mulde für
genaues Zeichnen des Zentrumspunktes.
Teilung 0,5°.
Bezifferung links- und rechtsläufig.
90°-Kreuzmarkierungslinien.
Lieferbar mit einem Durchmesser von 10 cm (dunkelblau)
oder 15 cm (orange).
Listenpreis/List price:
Vollkreiswinkelmesser 360°, Durchmesser 10 cm: € 0,90
Vollkreiswinkelmesser 360°, Durchmesser 15 cm: € 1,95
Rabatt bitte anfragen/Discount on request
Top
Auswahl
Druckversion
Copyright by
HERBERT KREITEL Feinmechanische Werkstätten
Vermessungs-, Navigations- und Kontrollinstrumente
Fabrikation • Vertrieb • Service
Inhaber: Norbert Kreitel
Taunusstraße 30 · 53119 Bonn · Germany
Tel. +49 (0) 2 28 65 47 60
Fax +49 (0) 2 28 69 74 93
info@kreitel-vermessungsgeraete.de
Falls Sie nur einzelne Seiten aufgerufen haben
oder nur über Einzelseiten auf unser Angebot gelangt sind, z. B. durch eine
Suchmaschine mit zusätzlichem Einzelseitenindex, können Sie über den folgenden Link unser gesamtes Internetangebot neu starten:
www.kreitel-vermessungsgeraete.de
ALLE RECHTE VORBEHALTEN! Unser gesamtes Internetangebot
ist urheberrechtlich geschützt und darf vom
Kunden/Interessenten nur für Informationszwecke verwendet werden. Jede andere
(auch teilweise) Vervielfältigung, Veränderung oder die Übernahme in gedruckte
oder elektronische Systeme oder Medien oder das Internet ist ohne unsere
schriftliche Genehmigung nicht gestattet. Ebenso untersagt ist das Entfernen
oder die Unkenntlichmachung unseres Firmenlogos, unserer Firmenanschrift oder
des Urheberrechtshinweises auf Ausdrucken oder ausgedruckten oder gespeicherten
Teilen unseres Internetangebotes, um diese ohne unsere Genehmigung z. B. für
eigene gewerbliche Zwecke zu verwenden, versuchen zu verwenden und/oder in
Verkehr zu bringen. Verstöße gegen diese Bestimmungen werden rechtlich verfolgt
und können Schadenersatzforderungen und weitere Ansprüche nach sich ziehen.
Ausführliche Hinweise finden Sie im Impressum unserer Internetseite.
